* PLANILLA AUTOMATIZADA PARA PROYECTOS ELECTRICOS TRIFÁSICOS
Planilla de EXCEL totalmente automatizada para el cálculo y dimensionamiento de proyectos eléctricos monofásicos.
Elaborada 100% acorde al reglamento AEA 90364-7-770.
* CONTENIDO (4 Planillas de Excel):

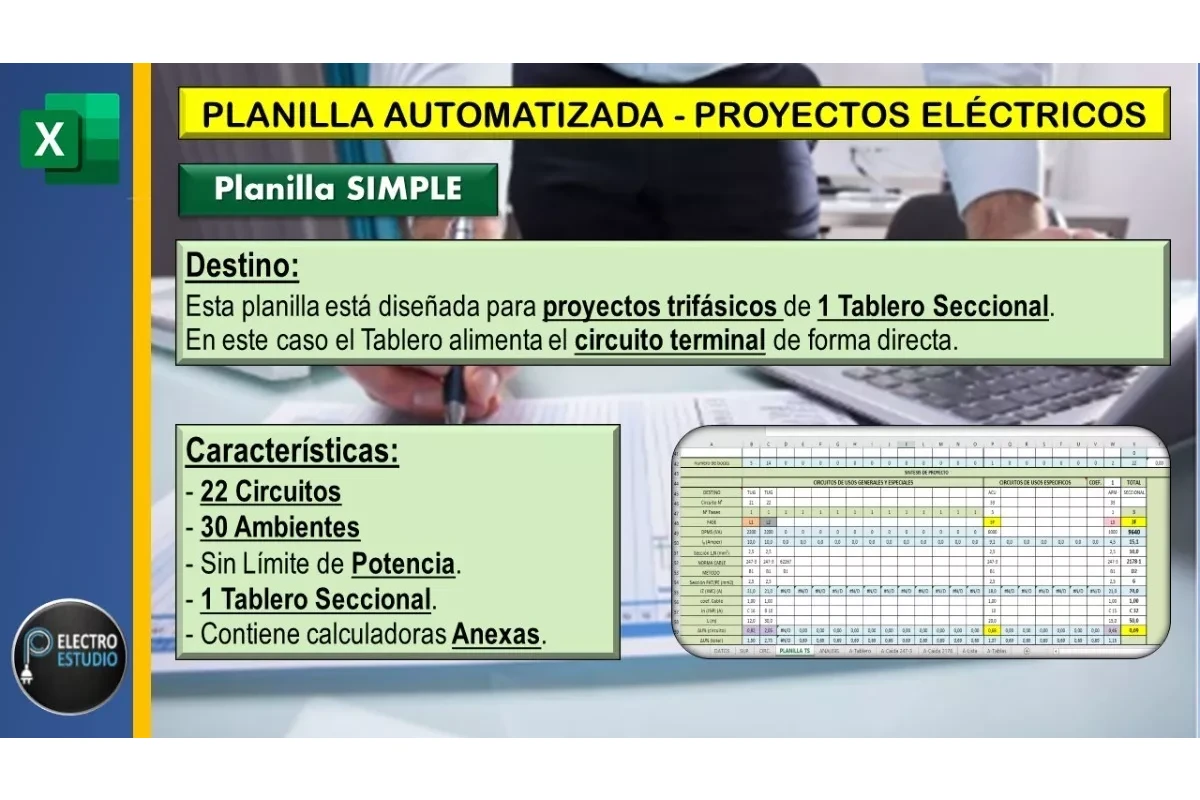

– Planilla «SIMPLE». Para proyectos trifásicos con 1 Tablero Seccional Estándar

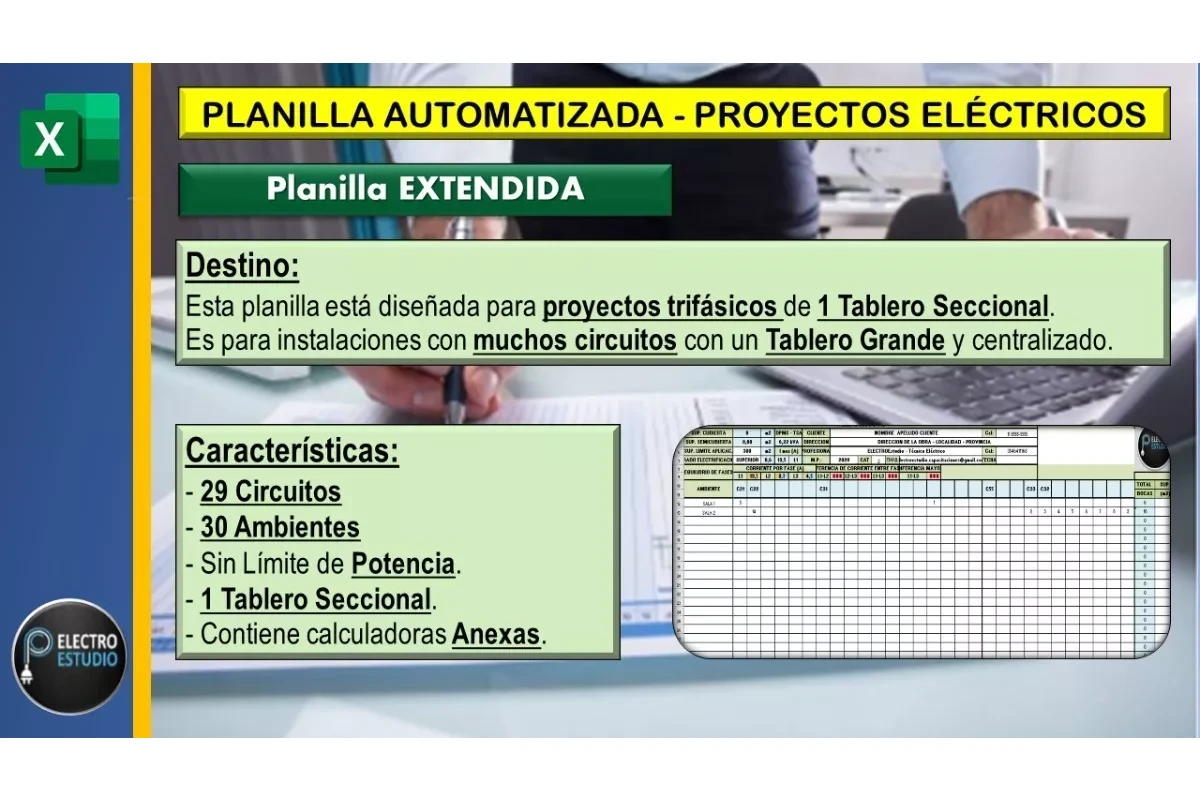

– Planilla «EXTENDIDA». Para proyectos trifásicos con 1 Tablero Seccional Extra grande.

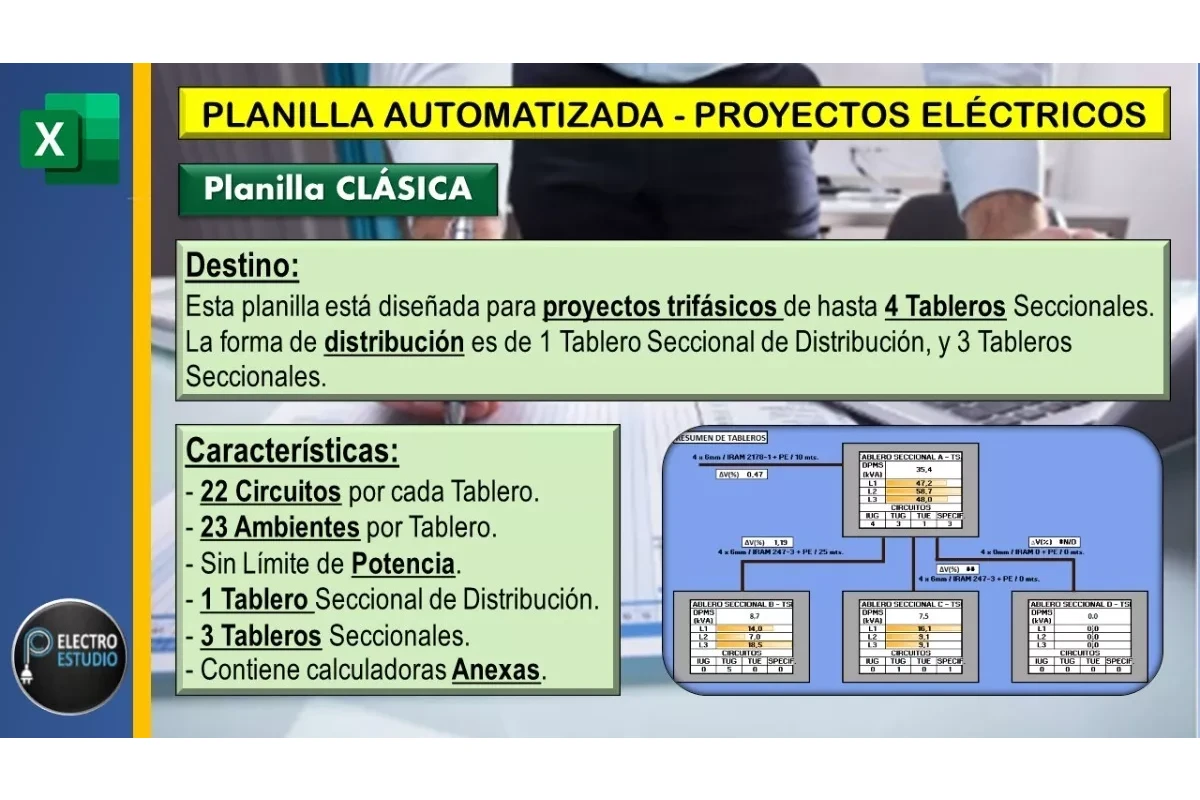

– Planilla «CLASICA». Para proyectos trifásicos de hasta 4 Tableros Seccionales (en config. «Distribución»).

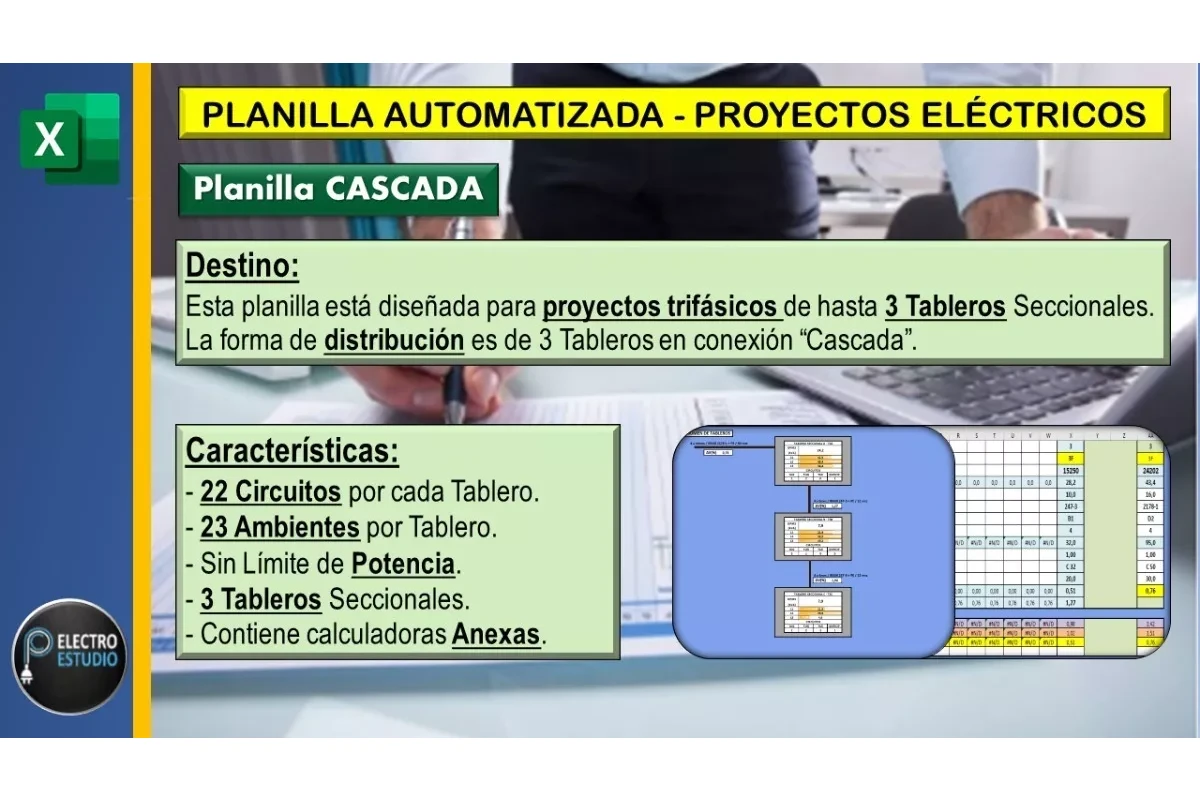

– Planilla «CASCADA». Para proyectos trifásicos de hasta 3 Tableros Seccionales (en config. «Cascada»).
* Para viviendas y locales comerciales de hasta:
– 22 CIRCUITOS TERMINALES (por c/Tablero).
– 30 Ambientes.
– Sin Límite de Potencia.
– Tensión: 380/220v – 50 Hz.
* FUNCIONES AUTOMÁTICAS DE LA PLANILLA:
– Superficie cubierta.
– Superficie semicubierta.
– Superficie Límite de Aplicación.
– Grado de electrificación.
– Contador de Bocas.
– DPMS de circuitos terminales (TUG, IUG, TUE, ACU, etc).
– DPMS TOTAL
– Ib (Corriente de proyecto).
– Iz (Corriente admisible de los cables).
– Caída de tensión parcial.
– Caída de tensión total.
– Caída de tensión en cascada.
– Contador de Corrientes por Fase.
– Equilibrio de Fases (en Amper y Porcentaje).
* FUNCIONES DE SELECCIÓN MANUAL (Lista desplegable):
– Norma IRAM del conductor.
– Sección de los conductores de Línea (Fase y Neutro).
– Sección del conductor PE y PAT.
– Método de instalación de los conductores (enterrado, en cañerías, etc).
– Tipo de canalización.
– Diámetro de la canalización.
– In (calibre del Interruptor Termomagnético).
– Curva de Disparo.
– Caída de tensión por ingreso manual (opcional).
– Nombre de los ambientes.
– Cantidad de bocas por ambiente.
– Número de circuito.
* VERIFICACIONES AUTOMÁTICAS:
(Las celdas de verificaciones no salen en la impresión. Solo advierten al usuario cuando hay alguna situación por fuera del reglamento).
– Caída de tensión.
– Cantidad máxima de bocas.
– Cable protegido contra sobrecargas.
– Selección correcta del PIA.
– Selección correcta de los conductores de línea (Fase y Neutro).
– Selección correcta del PE.
* ANALISIS Y ESTADISTICAS:
– Gráfico de Corrientes por Fase (por cada Tablero y en Total).
– Gráfico de Potencias (por cada Tablero y en Total).
– Gráfico de Cantidad de circuitos (por cada Tablero y en Total).
– Distribución de Tableros (solo para la versión «Cascada» y «Clásica»).
* FORMATOS DE SALIDA:
– Impresión en papel.
– Conversión a pdf.
– Tamaños disponibles: A4, A3, A2, A1, Oficio, Carta, Personalizado.
– Microsoft Excel.
* PERSONALIZACIÓN:
– Las planillas son personalizadas e intransferibles.
– Pueden ser presentadas en distribuidoras de energía de todo el país.
* Además la planilla cuenta con CALCULADORAS ANEXAS, para complementar el trabajo del proyectista:
– Calculadora de CAÍDA DE TENSIÓN para cables IRAM 247-3 (monofásico/trifásico)
– Calculadora de CAÍDA DE TENSIÓN para cables IRAM 2178-1 (monofásico/trifásico)
– Calculadora de TAMAÑO DE GABINETES para tableros de distribución.
* BONUS TRACK:
– Lista de materiales semiprogramable.
* INCLUYE CURSO DE UTILIZACIÓN (los tutoriales son gratuitos. El precio es solo de la planilla de excel)
– 40 Videos tutoriales para utilizar la planilla.
– Esquema unifilar.
– Planilla de síntesis de proyecto.
(para mostrar las funciones de la planilla se realizó un proyecto eléctrico de una vivienda real).
* ASISTENCIA TÉCNICA:
– La planilla tiene soporte técnico (Lunes a Viernes de 9:00hs a 18:00hs).
* REQUERIMIENTOS TÉCNICOS:
– PC o Notebook con Microsoft Excel (versión 2007 en adelante)
Desarrollador | ELECTROEstudio |
---|---|
Nombre del software | PLANILLA TRIFÁSICA AUTOMATICA |
Modelo | 2021 |
Versión | 1.1 |
Formato | Digital |
